| 品名 | 規格 | 壓力 | 材質 | |

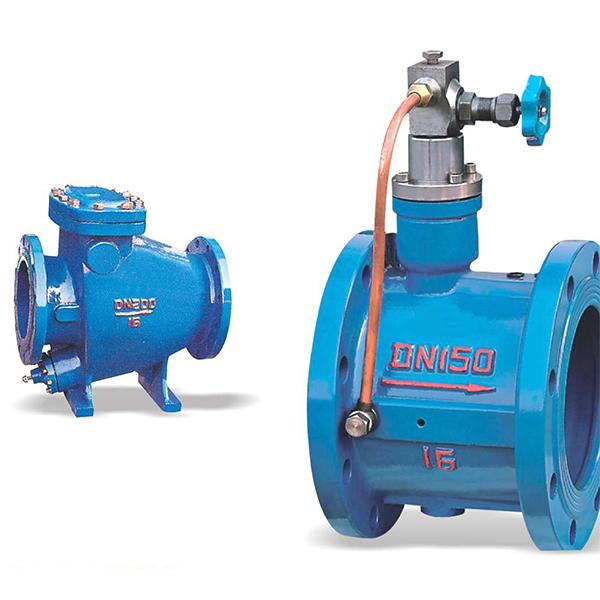

| 微阻緩閉蝶式止回閥 | DN50-1500mm | PN1.6-2.5mpa | 鑄鐵；鑄鋼 |
HH49X型微阻緩閉蝶式止回閥可用在清水、污水、海水等介質的排水管上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。它具有結構新穎、流體阻力小、密封可靠、啟閉平穩、耐磨損、緩閉不受介質影響，有較好的節能效果。??

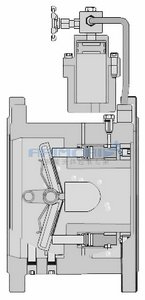

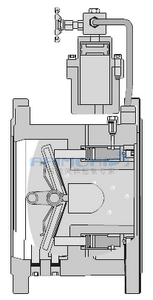

微阻緩閉蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組、針型閥（微量調節閥）組成?？窟M口介質的推力作用，將兩塊閥瓣平穩推開。在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。
當進口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。
| 零件名稱 | 閥體 | 閥瓣 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
| 材料 | 灰鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
| 公稱通徑 | L | H | H1 |
| 40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 |
| 65 | 170 | 225 | 108 |
| 80 | 180 | 235 | 118 |
| 100 | 190 | 280 | 130 |
| 125 | 200 | 290 | 148 |
| 150 | 210 | 310 | 172 |
| 200 | 230 | 350 | 210 |
| 250 | 250 | 415 | 240 |
| 300 | 270 | 450 | 26 |
| 350 | 290 | 480 | 297 |
| 400 | 310 | 550 | 324 |
| 450 | 330 | 585 | 351 |
| 500 | 350 | 640 | 379 |
| 600 | 390 | 720 | 434 |
| 700 | 430 | 780 | 491 |
| 800 | 470 | 840 | 549 |
| 900 | 510 | 990 | 600 |
| 1000 | 550 | 1050 | 655 |
| 1200 | 630 | 1210 | 770 |
微阻緩閉蝶式止回閥質量保證 | 微阻緩閉蝶式止回閥服務承諾 |
|---|---|
我們保證提供符合質量要求、相關標準的全新的無缺陷的產品。 向用戶介紹產品的性能和使用要求并提供有關的技術資料，免費對現場人員技術培訓，協助指導有關人員調試。 重大技術裝備項目和重點工程式項目配套的產品，歡迎用戶來訪監制。 | 產品在使用中我廠定期組織技術質檢部人員進行訪問，讓產品更好的投入使用。 實行“三包”服務（包退、包換、包修），易損件終身維修，非認為因素或操作不當?shù)膿p壞，1年內可免費更換。 發現質量問題，在接到用戶通知后，24小時內作出答復或派人員前往處理，做到問題不解決，服務不停止。 |
