| 品名 | 規格 | 壓力 | 材質 | |
| 對夾式止回閥 | DN40-1200mm | PN1.6-6.4mpa | 碳鋼；不銹鋼 |

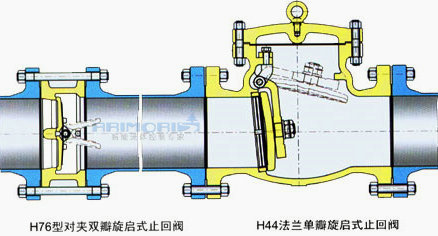

對夾式止回閥由閥體、蝶形雙閥瓣、閥桿及彈簧等零件組成，采用對夾和法蘭連接。由于蝶形雙瓣行程短，并且有彈簧加載，可顯著減少水錘現象。??
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
| 公稱壓力 | PN(MPa) | 1 | 1.6 | 2.5 | 4 |
| 試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6 |
| 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 適用介質 | 水、蒸汽、油品、污水、酸堿類 | ||||
| 適用溫度 | 橡膠密封面（X）-20℃~120℃ | ||||
| 合金鋼密封面（H）主體碳鋼-29℃~425℃ | |||||

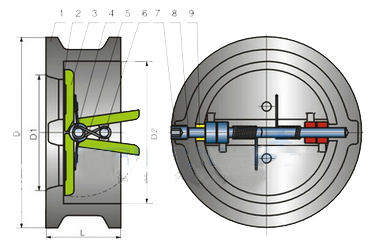

| PN（MPa） | DN(mm) | L | D | D3 | D2 | （Kg） | 螺栓孔中心圓直徑D1 | 螺栓數量 | 螺栓直徑d | 螺栓長度L1 |
| 1.6 | 40 | 43 | 92 | 55 | 41 | 1.8 | 110 | 4 | M16 | 105 |
| 50 | 43 | 107 | 65.5 | 51 | 2 | 125 | 4 | M16 | 150 | |
| 65 | 46 | 127 | 81 | 65 | 3 | 145 | 4 | M16 | 155 | |
| 80 | 64 | 142 | 95 | 80 | 4 | 160 | 8 | M16 | 160 | |
| 100 | 64 | 162 | 117.5 | 102 | 6 | 180 | 8 | M16 | 165 | |
| 125 | 70 | 192 | 145.5 | 127 | 8 | 210 | 8 | M16 | 180 | |
| 150 | 76 | 218 | 170.5 | 152 | 13 | 240 | 8 | M20 | 205 | |
| 200 | 89 | 273 | 227.5 | 203 | 24 | 295 | 12 | M20 | 235 | |
| 250 | 114 | 330 | 266 | 254 | 37 | 355 | 12 | M24 | 265 | |
| 300 | 114 | 385 | 312 | 305 | 50 | 410 | 12 | M24 | 305 | |
| 320 | 127 | 445 | 361 | 350 | 80 | 470 | 16 | M24 | 310 | |
| 400 | 140 | 495 | 406 | 400 | 110 | 525 | 16 | M27 | 330 | |
| 450 | 152 | 555 | 450 | 450 | 145 | 585 | 20 | M27 | 345 | |
| 500 | 152 | 615 | 505 | 500 | 180 | 650 | 20 | M30 | 370 | |
| 600 | 178 | 730 | 624 | 600 | 280 | 770 | 20 | M33 | 380 |

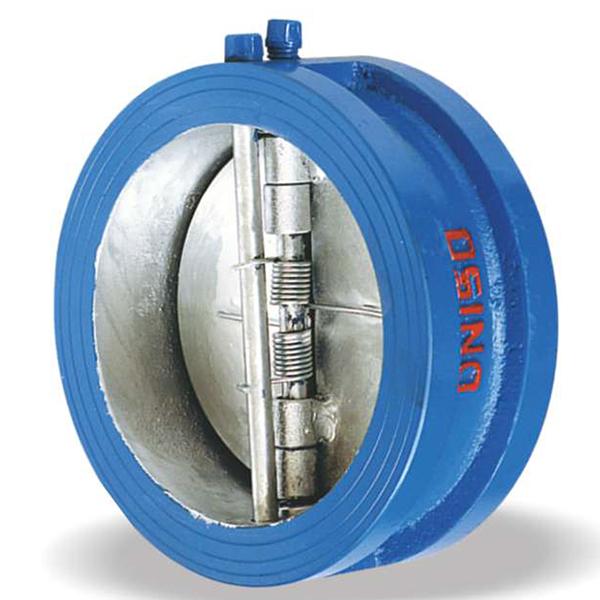

對夾雙瓣止回閥是一種通用單向流體閥門，其重量輕，體積小，輕易安裝在法蘭之間,閥門內部由兩個半圓彈簧和板面組成，用銷子固定在閥體上彈簧形變使閥板封閉，流體壓力又使其開啟彈簧的形變很快，這樣能保護管道免受水錘破壞。
